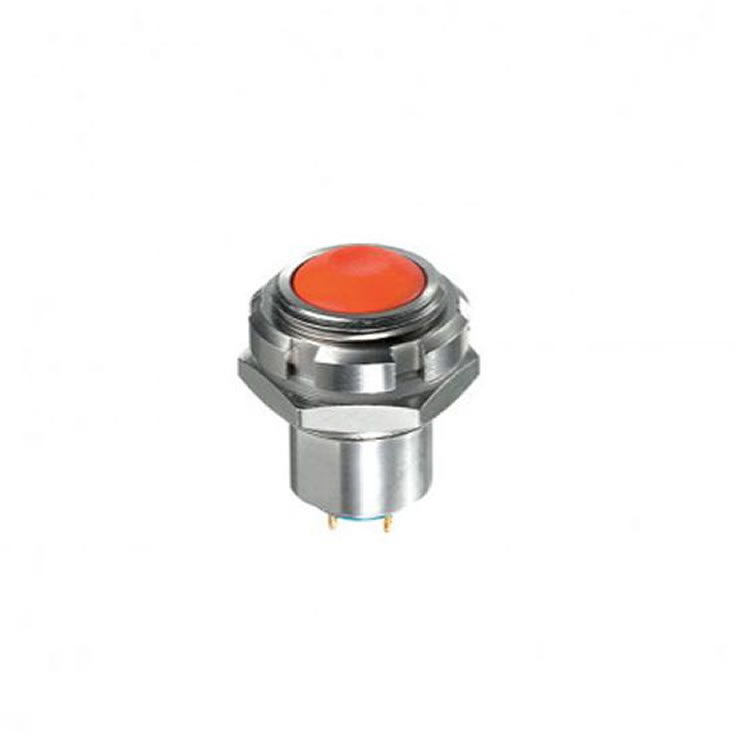

法國 APEM 面板開關 IZ系列

IZ系列是后裝式按鈕，可提供聚酰胺或金屬外殼。該產品旨在降低兩種應用類型的組裝成本：波峰焊和使用連接器時。IZ系列允許平齊的面板安裝，使拆卸更加容易。

主要特點

背面安裝，安裝更容易

瞬間金屬模型

固定或可變面板厚度

螺絲版本最高可提供4A

密封達到IP67

發光或不發光

扁平執行器，用于可選標記

一般規格

?面板厚度：-IZM：最大3毫米（.118）。-IZN：最大4毫米（.157）

?總行程：1.8毫米（.070）+/- 0.3毫米

?典型操作力：6 N +/- 2 N

?低水平或機械壽命：1,000,000個循環

?扭矩：IZN：最大1 Nm。IZM：最大0.7 Nm。應用于螺母

?焊接：最高320°C。3秒

環境指標

?前面板密封：IP67符合IEC 60529

?耐沖擊性：100g符合IEC 512-4，測試6c

?耐振動性：10-500Hz-10g符合IEC 512-4，測試6d

?鹽霧：IEC 512-6 ，測試11f

?工作溫度：-40°C至+85°C（-40°F至185°F）

電氣規格

?最大 電阻負載下的電流/電壓額定值：

-鍍銀觸點（代碼4）：200 mA 48 VDC-

觸點銀色（代碼2）-螺釘端子：4 A 48 VDC

?滿載時的電氣壽命：500,000個循環

?初始接觸電阻：最大100mΩ

?絕緣電阻：最小1GΩ。在500 VDC時

?介電強度：1,000 Vrms 50 Hz

用料

?外殼：熱塑性UL94-V0

?柱塞：聚酰胺

?襯套/擋板：黃銅，鍍鎳

?觸點：4：鍍銀，鍍金2：鍍銀（螺釘端子）

?多芯線AWG20，截面0.6 mm2

?LED線： AWG26，截面0.12 mm2

?透鏡：聚碳酸酯

?端子密封：環氧樹脂（螺絲端子除外）
